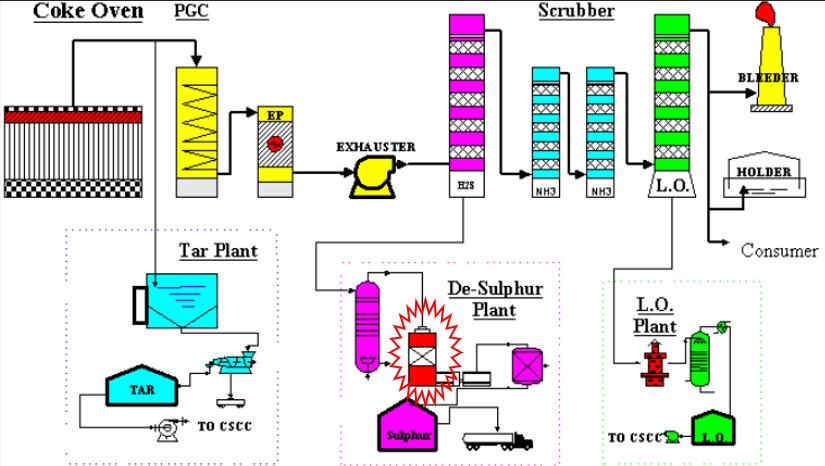

高磁CAT1觸媒主要使用在克勞斯高溫爐中，用以將COG淨化回收系統內酸氣所含的氨氣進行高溫裂解，以避免硫酸銨生成造成管線腐蝕。

特色

(1)   良好之化學活性，可以提高反應條件下之氨裂解效率。

(2)   可以承受反應器中高溫(最高1300℃)。

(3)   可以承受反應器中1.2kg/cm2之氣流衝擊。

(4)   良好之堆積結構，堆疊高度2m之壓差小於100mmHg，不會造成氣流阻塞。

(5)✶與其他競爭廠商比，高磁生產之觸媒具備良好之機械強度，避免填充於反應器時破裂，且長時間使用下也不會容易破裂粉末化，導致設備堵塞，可爭取較長的使用時間，更換時也不用太多時間處理。

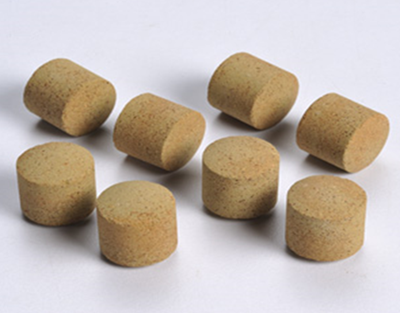

Figure 1.Appearance of HIMAG-CAT1

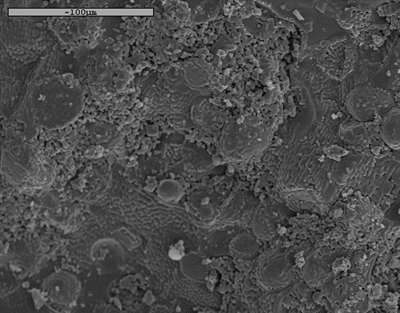

Figure 2. Microstructure of HIMAG-CAT1

規格

尺寸       : ∮(18±2)mm * L(18±2)mm 棕色圓柱體

載體       : 氧化鎂

作用元件   : >6wt% 鎳

鬆比重     : 1.55±0.1kgs/L

破裂強度   : 250kgf min.(規格),350kgf (典型值)

耐熱溫度   : 1300℃ max.

溫度穩定性 : 當溫度高於1350℃時會造成鎳揮發，而降低反應效率

反應效率   : 於中鋼之煉焦工場 >99%

使用壽命   : 可達5年
